Pagsusuri ng Mga Pagkakaiba sa pagitan ng Mga Overvoltage Protector at Lightning Arrester sa Mga Prinsipyo at Aplikasyon sa Paggawa

Sa mga sistema ng kuryente at iba't ibang kagamitang elektrikal, ang sobrang boltahe at pagtama ng kidlat ay dalawa sa mga pinakakaraniwan at mapanirang panganib sa kaligtasan. Upang mabawasan ang mga panganib na ito, ang mga overvoltage protector (SPD) attaga-aresto ng kidlatay karaniwang naka-install sa mga aplikasyon ng engineering.

Bagama't pareho ang mga de-koryenteng proteksyon na device, mayroon silang makabuluhang pagkakaiba sa kanilang mga protektadong bagay, mga prinsipyo sa pagtatrabaho, at mga sitwasyon ng aplikasyon, at hindi maaaring basta-basta palitan o palitan para sa isa't isa.

I. Overvoltage Protector: Ang "Unang Linya ng Depensa" Laban sa Internal na System Overvoltage

Ang mga overvoltage protector, na karaniwang kilala bilang surge protection device (SPD), ay pangunahing ginagamit upang protektahan laban sa mga overvoltage na nabuo sa loob ng power system, gaya ng:

Operating overvoltage (pagbukas, pag-off, biglaang pagbabago sa pagkarga)

Sapilitan na overvoltage

Mga pag-alon na dulot ng kidlat (hindi direktang pagtama ng kidlat)

Prinsipyo sa Paggawa

Kapag ang boltahe ng system ay nasa loob ng normal na hanay, ang overvoltage protector ay nasa isang high-impedance na estado at halos walang epekto sa pagpapatakbo ng system;

Kapag ang boltahe ng linya ay agad na lumampas sa pinahihintulutang halaga nito, ang mga non-linear na bahagi sa loob ng protector ay mabilis na nagsasagawa, naglilihis, nag-clamping, o sumisipsip ng labis na enerhiya, at sa gayon ay nililimitahan ang boltahe sa dulo ng kagamitan sa isang ligtas na hanay.

Kasama sa mga karaniwang functional na bahagi ang:

Metal oxide varistor (MOV)

Gas discharge tube (GDT)

Silicon controlled rectifier (SCR)

Mga Karaniwang Lokasyon ng Pag-install

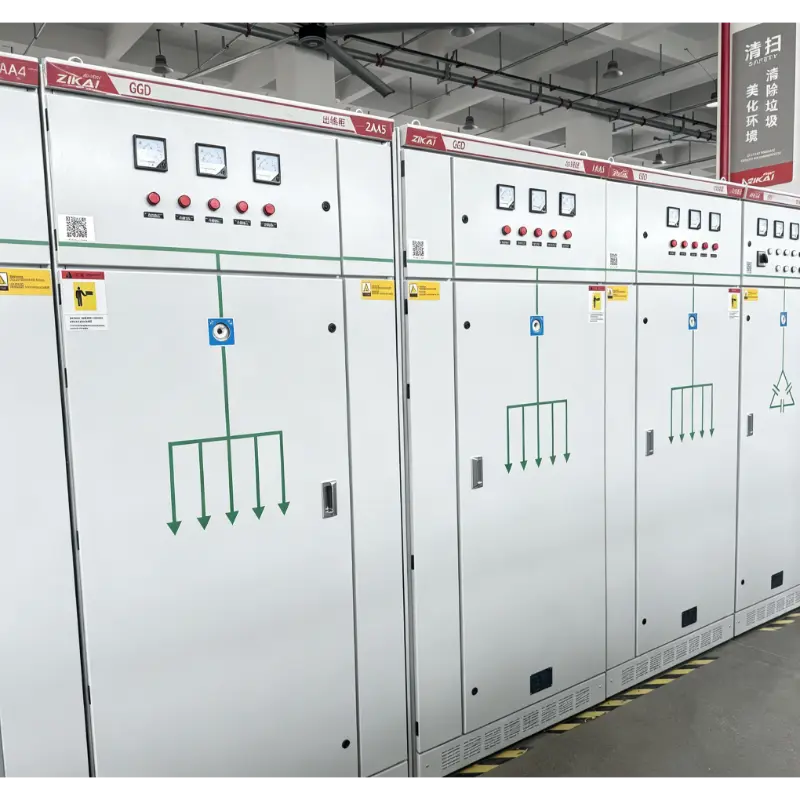

Power distribution cabinet papasok na linya dulo

Sistema ng busbar

Front end ng precision equipment (PLC, instruments, communication equipment, atbp.)

Ang pangunahing tungkulin nito ay: bawasan ang overvoltage amplitude at protektahan ang pagkakabukod ng kagamitan at mga panloob na elektronikong bahagi.

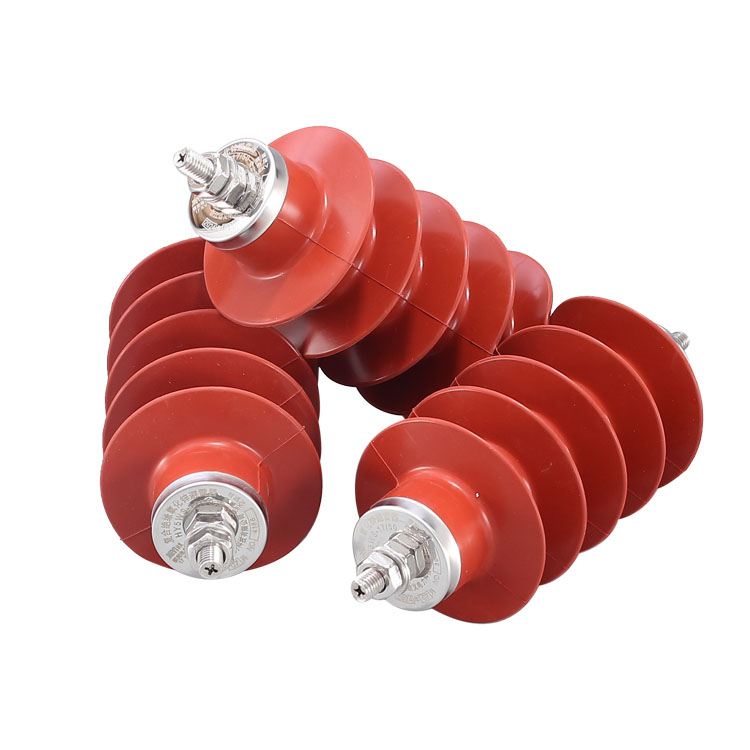

II. Lightning Arrester: Nagbibigay ng "Path for Lightning Energy"

Pangunahing ginagamit ang mga lightning arrester upang maprotektahan laban sa direktang pagtama ng kidlat at malakas na pag-alon ng kidlat. Ang focus ay hindi sa "paglilimita ng boltahe," ngunit sa mabilis na pagdiskarga ng kasalukuyang kidlat.

Prinsipyo sa Paggawa

Kapag tumama ang kidlat sa isang transmission line o gusali, ang lightning arrester ay maaaring bumuo ng low-impedance channel sa napakaikling panahon, direktang inililihis ang malaking enerhiya ng kidlat sa lupa, na pumipigil sa daloy ng kidlat na dumaan sa katawan ng kagamitan o istraktura ng gusali, at sa gayon ay binabawasan ang:

Pagkasira ng kagamitan

Pagkasira ng pagkakabukod

Panganib ng electric shock sa mga tauhan

Sa ilalim ng walang kidlat o normal na mga kondisyon ng operating, ang lightning arrester ay karaniwang hindi nakikilahok sa pagpapatakbo ng system.

 Mga Karaniwang Uri

Pin-type na lightning arrester

Metal oxide surge arresters (gapless type)

Mga Karaniwang Sitwasyon ng Application

Mga linya ng paghahatid at pamamahagi

Mga substation

Pagbuo ng mga sistema ng proteksyon ng kidlat

Mga pasilidad sa labas ng kuryente

Binibigyang-diin ng mga tagapag-aresto ng kidlat ang pagprotekta laban sa direktang pagtama ng kidlat at pagkawala ng enerhiya, sa halip na tumpak na kontrol sa boltahe.

Paghahambing sa Pagitan ng Overvoltage Protector at Lightning Arrester

IV. Tamang Pamamaraan sa Pagpili sa Pagsasanay sa Inhinyero

Sa praktikal na engineering, ang mga surge protector at lightning arrester ay kadalasang ginagamit sa kumbinasyon sa halip na bilang alinman/o pagpipilian:

Taga-aresto ng kidlat: Responsable para sa "pagharang at paglihis ng kidlat"

Surge protector: Responsable para sa "pagbabawas ng mga natitirang surges at pagprotekta sa mga sensitibong kagamitan"

Sa pamamagitan lamang ng pagbuo ng isang graded na sistema ng proteksyon maaari talagang mapahusay ang kaligtasan at katatagan ng electrical system sa ilalim ng dalawahang panganib ng mga tama ng kidlat at overvoltage ng system.
