Hinimok ng pandaigdigang paglipat ng enerhiya at malakihang pag-upgrade ng grid, angVacuum Circuit Breaker(VCB)—isa sa pinakamalawak na ginagamit na proteksyong device sa mga power system—ay sumasailalim sa isang sistematikong pagbabago. Ang ebolusyon na ito ay naglilipat ng mga VCB mula sa isang nangingibabaw na posisyon sa katamtamang boltahe patungo sa mga application na may mataas na boltahe, at mula sa isang simpleng switching function patungo sa mga intelligent na grid node. Malawakang kinikilala ng industriya na ang mga VCB ay pumasok sa pangalawang kurba ng paglago na nailalarawan ng mga alternatibong eco-friendly, digital integration, at matinding adaptasyon sa kapaligiran.

I. Market and Technology Drivers: Ang VCB ay Pumasok sa Bagong Ikot ng Pag-ulit

Ang pangunahing bentahe ng mga vacuum circuit breaker ay nasa interrupting medium—vacuum mismo—na nag-aalok ng zero carbon emissions, malakas na interrupting capability, mahabang buhay ng kuryente, at walang maintenance na operasyon. Sa medium na hanay ng boltahe (12kV–40.5kV), ang mga VCB ay matagal nang nangingibabaw na solusyon. Gayunpaman, sa mas mataas na antas ng boltahe (72.5kV pataas), napanatili ng SF₆ circuit breaker ang kanilang nangungunang posisyon dahil sa kanilang mahusay na pagganap ng pagkakabukod. Dahil ang SF₆ ay may napakataas na Global Warming Potential (humigit-kumulang 23,900 beses kaysa sa CO₂), ang paggamit nito ay nahaharap sa lalong mahigpit na internasyonal na mga regulasyon at carbon constraints.

Ang background na ito ay nagbibigay ng malinaw na teknikal na impetus para sa pagpapalawak ng teknolohiya ng vacuum circuit breaker sa mga high-voltage transmission application. Kasama sa kasalukuyang pangunahing teknikal na mga direksyon sa pag-unlad ang: pagtaas ng kakayahang makatiis ng boltahe ng mga single-break na vacuum interrupter, paglalapat ng multi-break series na teknolohiya sa 126kV at mas mataas, at mga hybrid na solusyon na pinagsasama ang eco-friendly na gas insulation na may vacuum interruption.

Paghahambing ng Epekto sa Kapaligiran ng Iba't ibang Interruption Media

II. High-Voltage Vacuum Technology: Mula sa "Trend" hanggang sa "Engineering Validation"

Ang paglalapat ng mga vacuum circuit breaker sa mga antas ng boltahe ng paghahatid ay nangangailangan ng pagtagumpayan ng ilang pangunahing teknikal na hamon.

Una, ang kakayahan ng pagkakabukod ng mga interrupter ng vacuum. Habang tumataas ang mga antas ng boltahe, ang mga katangian ng pre-strike ng vacuum gap, kondisyon sa ibabaw ng contact, at pagkakapareho ng electric field ay may makabuluhang pinalakas na epekto sa pagganap ng pagkakabukod. Kasama sa mga karaniwang teknikal na diskarte ang pag-optimize ng mga istruktura ng contact (tulad ng mga contact ng axial magnetic field), pagpapabuti ng antas ng vacuum ng interrupter, at paggamit ng mga composite insulation structure.

Pangalawa, high-speed na tugon ng operating mekanismo. Ang mga high-voltage na vacuum circuit breaker ay kadalasang nangangailangan ng mas maiikling kabuuang mga oras ng interrupting, na naglalagay ng mas mataas na pangangailangan sa mga mekanikal na katangian ng operating mechanism. Ang mga mekanismo ng spring, permanenteng magnetic actuator, at electromagnetic repulsion na mekanismo ay may kanya-kanyang mga pakinabang at disadvantages sa mga tuntunin ng mabilis na pagbubukas, paunang bilis ng pagbubukas, at kontrol sa pagpapakalat.

Pangatlo, pagbabahagi ng boltahe sa mga multi-break series na koneksyon. Sa mga antas ng boltahe na 126kV at mas mataas, ang teknikal na kahirapan at gastos ng mga single-break na vacuum interrupter ay tumataas nang malaki, na ginagawang isang praktikal na opsyon sa engineering ang multi-break series na koneksyon. Gayunpaman, ang mga multi-break series na koneksyon ay nahaharap sa mga hamon na may parehong static at dynamic na mga imbalances sa pamamahagi ng boltahe, na nangangailangan ng mga solusyon tulad ng grading capacitors o synchronous control technology.

Ayon sa pampublikong impormasyon sa industriya, ilang domestic at international switchgear manufacturer at research institution ang nakakumpleto ng prototype development sa 126kV level at pumasok sa engineering validation phase. Ang pag-unlad na ito ay itinuturing sa loob ng industriya bilang isang malaking hakbang tungo sa pagpapalawak ng teknolohiya ng vacuum switching sa mga application na may mataas na boltahe.

Mga Teknikal na Katangian ng Mga Vacuum Circuit Breaker ayon sa Antas ng Boltahe

III. Smart Integration: Nag-evolve ang VCB mula sa "Switching Element" patungong "Perception Node"

Sa loob ng framework ng distribution automation at intelligent operation/maintenance system, ang mga vacuum circuit breaker ay nagiging 赋予 isang bagong tungkulin. Nakatuon ang mga tradisyonal na VCB sa fault isolation at line protection. Ang bagong henerasyon ng primary-secondary integrated VCBs ay malalim na isinasama ang kasalukuyang/voltage sensing, power harvesting, pagsubaybay sa kondisyon, komunikasyon, at mga function ng control control.

Sa partikular, ang teknikal na pinagkasunduan sa industriya ay kinabibilangan ng: compact integrated na disenyo ng mga electronic instrument transformer na may vacuum interrupter; ang kakayahan ng controller na mabilis na tukuyin at i-clear ang mga short-circuit fault (karaniwang sa loob ng ilang cycle); suporta para sa mabilis na auto-reclosing; at fault recording at malayuang komunikasyon na mga kakayahan.

Higit pa rito, sa pagtaas ng demand para sa renewable energy grid integration, tumataas din ang pangangailangan para sa mga VCB na makagambala sa matataas na bahagi ng DC. Ang mga short-circuit na alon sa panig ng solar, wind, at energy storage system ay kadalasang naglalaman ng malaking proporsyon ng mga bahagi ng DC, na nagdudulot ng mga teknikal na hamon na lampas sa mga tradisyonal na AC system.

Mga Functional na Module ng Primary-Secondary Integrated Smart VCBs

Paghahambing ng Iba't ibang Antas ng Smart Integration

IV. Extreme Environmental adaptability: High Ingress Protection Nagiging Susi para sa Mga Produktong Panlabas

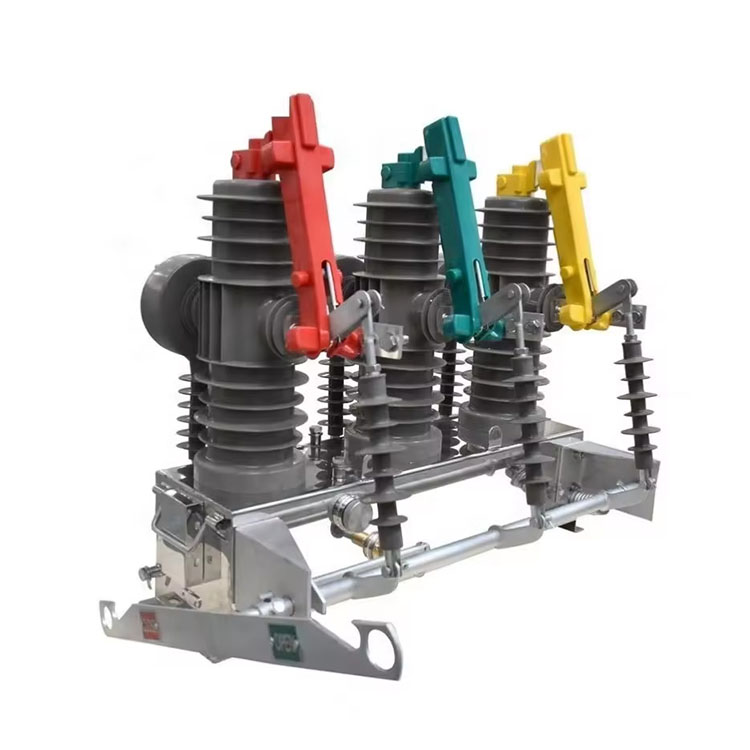

Ang mga panlabas na poste na naka-mount na vacuum circuit breaker ay gumagana sa kumplikado at pabagu-bagong kapaligiran. Ang kahalumigmigan, condensation, salt fog, matinding temperatura, at alikabok ay karaniwang sanhi ng pagkabigo ng kagamitan. Kabilang sa mga ito, ang pagkasira ng pagkakabukod at pagkaagnas ng mekanismo na dulot ng condensation ang pinakakilalang isyu.

Sa pagtugon sa puntong ito ng sakit, ang pagtaas ng pangkalahatang rating ng proteksyon sa ingress (IP) ay naging pangunahing teknikal na direksyon sa pag-upgrade para sa mga panlabas na VCB sa mga nakaraang taon. Itinaas ng mga nangunguna sa industriya ang mga rating ng proteksyon mula sa tradisyonal na IP54 hanggang IP67 o kahit IP68. Nangangahulugan ang IP67 na ang kagamitan ay makatiis ng pansamantalang paglubog sa tubig nang walang pinsala, habang ang IP68 ay nagpapahiwatig ng kakayahang gumana habang patuloy na nakalubog sa ilalim ng mga tinukoy na kondisyon.

Kabilang sa mga pangunahing teknolohiya para sa pagkamit ng matataas na rating ng IP ang: sealing interface design sa pagitan ng interrupter at mechanism housing, corrosion-resistant treatment ng operating mechanism, at pag-optimize ng sealing structures sa pagitan ng bushing insulators at housing.

Paghahambing ng mga Outdoor VCB ayon sa Ingress Protection Rating
