Kumpleto na ang Commissioning sa Shandong Hongzhitai New Energy Technology, Xintai

1. Kumpleto ang Commissioning

Ang pag-install ng switchgear sa Shandong Hongzhitai New Energy Technology Co., Ltd. sa Xintai, Shandong, ay nakumpleto na ang pagkomisyon.

Ang pagkomisyon ay ang yugto kung saan huminto ang kagamitan sa pagiging isang pag-install at nagsimulang maging isang gumaganang sistema. Ang bawat circuit ay sinusubaybayan pabalik sa pagguhit nito, ang bawat proteksyon na aparato ay itinakda at napatunayan, at bawat interlock, signal at indikasyon ay nakumpirma na nagsasabi ng totoo tungkol sa kagamitan sa likod nito.

Tanging kapag ang lahat ng iyon ay tapos na ang silid sa mga larawang ito ay magiging isang substation sa halip na isang hilera ng mga cabinet.

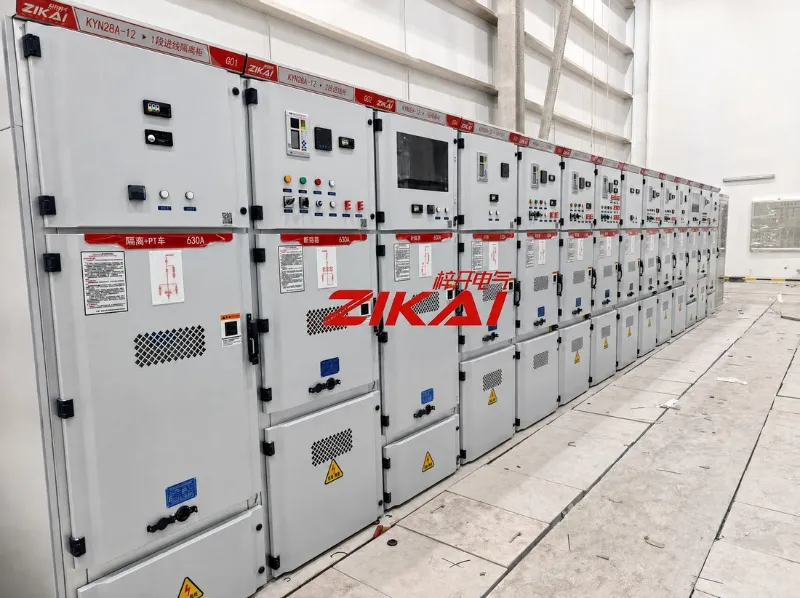

Figure 01  Ang medium-voltage switchgear room sa Xintai site, na may KYN28A-12 panel na nakalagay sa dalawang row na magkaharap sa operating aisle.

2. Ano ang Naka-install: KYN28A-12 Metal-Clad Switchgear

Ang pangunahing kagamitan ay KYN28A-12 metal-clad withdrawable switchgear: indoor, three-phase, 50 Hz, na binuo para sa single-busbar at single-busbar sectionalised system mula 3.6 kV hanggang 12 kV.

Ang tungkulin nito ay tumanggap at mamahagi ng elektrikal na enerhiya at upang makontrol, protektahan at subaybayan ang mga circuit na konektado dito — na ginagawa itong punto kung saan ang papasok na supply, papalabas na mga feeder, pagsukat at proteksyon ay lahat ay nagtatagpo sa isang silid.

Ang pagkakaayos ay nababasa sa mga harapan ng panel. Dala ng head ng run ang papasok na isolation panel para sa unang seksyon ng busbar at ang papasok na panel para sa pangalawa, na sinusundan ng mga circuit-breaker panel na may markang 630 A na rating sa harap.

Ang bawat panel ay nakikilala sa pamamagitan ng numero — G01, G02 at pasulong — kasama ng QR-coded na pagkakakilanlan, mga single-line na diagram at mga babala sa kaligtasan.

Larawan 02  KYN28A-12 panel. Panel numbering, circuit name, 630 A ratings, single-line diagram at QR-coded identification sa mga harapan.

3. Ang DC Battery Screen

Sa tabi ng switchgear ay nakaupo ang screen ng baterya ng DC. Ito ay ang standby source na nagpapanatili ng proteksyon, kontrol at indikasyon na buhay kapag ang pangunahing supply ay wala doon — na kung saan ay eksaktong sandali ang mga circuit na iyon ay pinakamahalaga.

Pinagsasama ng screen ang seksyon ng pagsingil at pamamahagi sa mismong bangko ng baterya, kaya ang buong sistema ng DC ay maaaring masuri sa isang lugar. Sa mga larawan, ang string ng baterya at ang panel na may instrumento sa harap ay nakaupo sa parehong enclosure.

Figure 03  Ang screen ng baterya ng DC, na may naka-instrumentong front panel at ang bangko ng baterya na nakalagay sa parehong enclosure.

4. Ano ang Ibig sabihin ng “Kumpleto na ang Komisyon

Ang commissioning sign-off ay isang listahan ng mga bagay na ginawa. Ganito ang mababasa sa atin:

• Bawat circuit na sinusubaybayan at nakumpirma laban sa mga guhit, bawat panel

• Inilapat ang mga setting ng proteksyon bilang dinisenyo at napatunayang gumagana

• Ang mga na-withdraw na trak ay sinuri para sa pagkakahanay at pagpapalit-palit habang tumatakbo

• Na-verify ang mga interlock at safety shutter, kaya walang panel ang maaaring paandarin nang wala sa pagkakasunud-sunod

• Nakumpirma ang indikasyon, pagsukat at mga signal ng alarma laban sa mga kundisyon sa site

• Nakapasa ang mga insulation at dielectric test bago ang energisation

• Napagkasunduan ang pag-label, mga diagram at ang pisikal na site

Wala sa mga ito ang nakikita sa isang litrato. Ang lahat ng ito ay nagpapasya kung ang silid ay kumikilos sa paraang sinasabi ng pagguhit.

5. Site Record

Dalawang view ng parehong run: ang buong haba ng switchgear line, at ang operating aisle sa pagitan ng mga row. Ang mga floor marking, access clearance at ang posisyon ng bawat panel laban sa numero nito ay bahagi ng sinusuri sa yugtong ito.

Figure 04  Ang linya ng switchgear na makikita sa kahabaan nito, na may mga harap ng panel, mga proteksyon na device at mga panel ng instrument sa pagkakasunud-sunod.

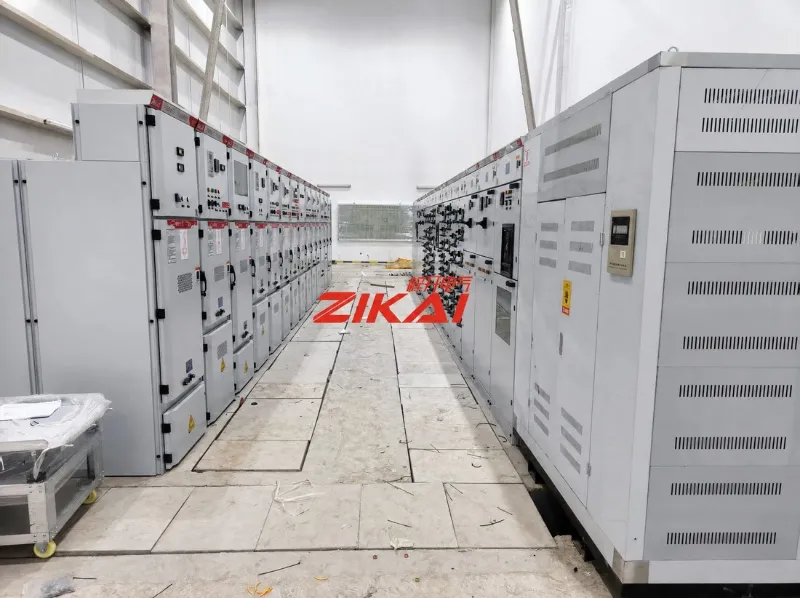

Figure 05  Ang operating aisle. Ang mga harap ng panel, mga rating at mga babala sa kaligtasan, na may access clearance ay pinananatiling malinaw habang tumatakbo.

6. Tungkol sa Zikai Electric

Gumagawa ang Shanghai Zikai Electric Co., Ltd. (ZIKAI) ng mga kumpletong pakete ng power equipment: medium-voltage switchgear, low-voltage distribution assemblies, box-type substation, pole-mounted at outdoor vacuum circuit breaker, capacitor compensation device at nauugnay na distribution equipment.

Ang mga proyekto ay inihahatid mula sa supply ng kagamitan sa pamamagitan ng pag-install at pag-commissioning.

Tala ng editor — ang mga katotohanang ibinigay lamang ang ginamit: ang pangalan ng kliyente, ang lokasyon at ang pagkumpleto ng pagkomisyon. Ang paglalarawan ng KYN28A-12 at ang 630 A na rating ay kinuha mula sa dokumentasyon ng industriya at mula sa mga markang nababasa sa mga panel; walang bilang ng panel, halaga ng proyekto o iskedyul ang nakasaad. Inilalarawan lamang ng mga caption kung ano ang nakikita sa bawat litrato.
